SH－21配有振動棒的金剛石壓頭，振動棒以一個固定的力度擠壓被測表面，然后通過使用超聲波振動來測量硬度。當振動棒使用某個固定的力度作用于同樣質量但表面較軟的樣品時，它會產生較深的缺口并鎖定在凹槽內。因此，諧振頻率會升高。相反，當振動棒作用于較硬的樣品時，它不會鎖定在凹槽內，諧振頻率會降低。被測樣品的硬度可以通過對此偏移與被測物體的關系計算出來。JFE生產的TI－45系列超聲波測厚儀是測量鑄件壁厚的理想工具。由于性價比高，質量可靠，JFE的超聲波測厚儀在客戶中擁有很高的口碑，在日本的市場占有率達60%以上。JFE生產的MK－21超聲振動儀具有獨到之處――可以檢測軸承的狀態，一般的產品不具有這種功能。

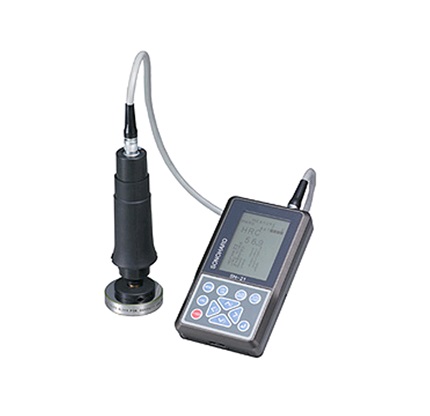

SH-21超聲波硬度計特點 ：
·機體小巧，便于操作；
·快速測量，幾秒鐘顯示讀數；
·高精度；
·HV、HRC、HS和HB四種硬度制，可互相轉換；
·數字顯示測量值、最大值、最小值、平均值、標準偏差和測量次數；
·超聲波振動棒留下的壓痕極小，約0.1mm2；
·用途廣泛，可用于測量曲面物體的硬度；
·可從上面、側面、下面等多個方位進行測量；
·具有強大的數據存儲功能，最多可存儲2000個測量值及10個校準值。
SH-21超聲波硬度計技術參數
| 探頭加載 | 手動、自動可選 |
| 負載 | 2kgf |
| 測量范圍 |
HV50～999 HRC10～70 HB85～550 HS20～99.9 |
| 測量精度 |
HV：讀數值的±3％HV HRC：±1.0HRC HB：讀數值的±3％HB HS：±1.0HS |
| 可測量物體 | 主要用于鋼材的測量，若使用標準測試塊也可測量其它材料 |
| 最小被測物尺寸 | 15x15mmx7mm |
| 測量顯示 | 帶背景光的4位液晶顯示 |
| 數顯分辨率 | 1HV、0.1HRC、1HB、0.1HS、1N/mm2 |
| 存儲 | 可存儲2000個測量值及10個校準值 |
| 工作溫度 | 0℃～50℃ |
| 電源 |
AC：110V～220V； DC：Ni-Cd充電電池 |
| 尺寸 |
主機：90(W)x50(D)x1170(H)mm 探頭：φ40x164mm |
| 重量 |
主機：0.4公斤 探頭：0.4公斤 |
| 標準配置 | 主機、探頭、探頭電纜 、充電器/AC適配器、試塊、操作手冊、測試報告、手提箱 |
