黑匣子超聲探傷儀JTUbox1

黑匣子超聲探傷儀便攜：體型小巧，堪比優盤，哪都能放，哪都能裝； ☆ 即插即用：黑匣子超聲探傷儀兼容主流WINDOWS系統，只要終端有USB接口就能使用； ☆ 黑匣子超聲探傷儀軟件功能強大：可視化操作，文字式菜單結構，操作簡單易學，

詳情介紹：

    黑匣子超聲探傷儀JTUbox1適用于“遠程探傷”及“探傷教學培訓”。針對實驗室、教學研發，它有著輕巧的身材，簡單明了的展示效果，同時支持功能定制開發！

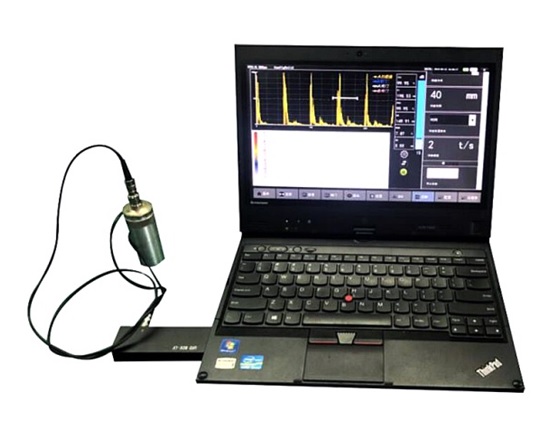

黑匣子超聲探傷儀JTUbox1是便攜智能超聲波探傷儀,采用超小型化設計。與平板電腦、筆記本電腦等具有USB接口的終端設備連接后，具備VGA、HDMI等多種視頻輸出功能。
黑匣子超聲探傷儀便攜：體型小巧，堪比U盤，哪都能放，哪都能裝；
☆ 即插即用：黑匣子超聲探傷儀兼容主流WINDOWS系統，只要終端有USB接口就能使用；
☆ 黑匣子超聲探傷儀軟件功能強大：可視化操作，文字式菜單結構，操作簡單易學，


☆ 方波脈沖激勵，優化的電聲匹配；
☆ 支持全波，正波，負波和射頻信號；
☆ 支持80M-160M不同采樣頻率；
☆ 支持單晶，雙晶，透射方式檢；
☆ 支持 1M-15M不同頻率探頭；

性能指標：

性能指標
檢測范圍	鋼：1mm – 2000mm
聲速	100-9999m/s，預設26個常用材料聲速
探頭延遲	0-500us
顯示延遲	-199-200mm
線性誤差	水平 ≤0.1% 垂直 ≤3%
動態范圍	>36dB
靈敏度余量	>64dB 200mm，2mm平底孔
外型尺寸	107×35×14mm
重量	0.05Kg
工作環境	溫度 -10℃-60℃ 濕度 5%-60%
發射
方波脈沖電壓	50-230V
脈沖寬度	50–1500ns
發射重復頻率	100-5000Hz連續可調
阻尼匹配	50Ω
接收
增益	0-80dB動態范圍
增益步距	0.1/0.2/0.5/1/2/6/12/無極
采樣頻率	80-160M
檢波方式	全波/正波/負波/射頻
頻率帶寬	1.25/2.5/5/10/寬頻
存儲、探頭接口
存儲	A掃原始數據 B掃成像
數據組	取決于終端設備空間大小
探頭連接	C5接口
區域、單位
語言	中文/可定制英、法、德、俄等多種語言
單位	mm/inch
時鐘	實時顯示日期時間
閘門
閘門數量	3個獨立閘門（一個界面閘門）
閘門隨動	支持閘門1框選界面波，閘門2、3作為隨動始終在界面波后相同位置
測值顯示	各閘門內*高波峰幅度,位置（SA）,深度（DA）,水平距離（PA,RA(去掉探頭前沿)）和往返次數
報警	各閘門內設置報警邏輯（正（波形高于閘門）/負（波形低于閘門）/關閉）
當量曲線
DAC/DGS	5條
AWS/TCG	高配版具備此功能
標準	GB 11345/NB 47013/自定義
標定	10個無順序標定點
DGS	適用于大平底/平底孔/通孔三種參考類型，考慮了參考衰減、材料衰減和表面補償因素, 缺陷評估方式：當量大小/當量增益/百分比
配置清單
標準配置	JTUbox1主機               1臺 直/斜探頭          2只 探頭線             2根 說明書（電子版）   1份 包裝箱             1個 耦合劑             1瓶
